產品概述
FED-WPM 8F功率因數控制器，以高速高性能的微處理器為核心器件同時取樣3相電壓3相電流信號，并提供6種分補+共補補償方案,12種投切編碼方案。用戶可通過修改控制參數任意選擇，控制參數一經修改永久保存，掉電不丟失。采用基波功率因數和基波無功功率復合控制電容器組的投切，投切穩定無投切震蕩，對電壓諧波電流諧波干擾不敏感。適用于交流45Hz-65Hz,0.4V以下電力系統無功功率補償?shù)淖詣涌刂啤?/span>

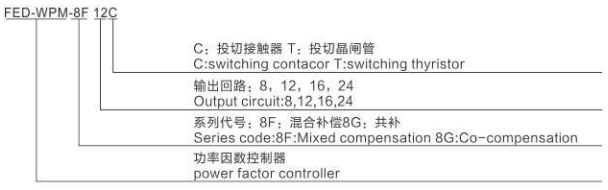

型號說明
技術參數
■ 額定電壓：AC220±20%
■ 額定工作頻率:45Hz65Hz
■ 欠壓保護值:180V
■ 靈敏度:50mA
■ 輸入電流:0-5A
■ 電流互感器:5/5至10000/5A
■ 檢測電流范圍:0.1-6A
■ 靜態輸出容量:3A240VAC
■ 動態輸出容量：-12V10mA
■ 防護等級：IP40
功能特點
■ 以基波無功功率計算投切電容器容量。
■ 可避免多種形式的投切震蕩，并在有諧波的場合下能正確顯示電網功率因數。
■ 功率因數測量精度高。顯示范圍寬。
■ 實時顯示基波功率因數。
■ 有12種編碼輸出方式供用戶選擇。
■ 最多有6種補償方案供用戶選擇。
■ 最多24路輸出。
■ 人機界面友好操作方便。
■ 各種控制參數全數字可調直觀使用方便。
■ 具有自動運行與手動運行兩種工作方式。
■ 具有過電壓和欠電壓保護功能。
■ 具有掉電保護功能數據不丟失。
■ 電流信號輸入阻抗低≤0.01Ω。
■ 標功率因數調節范圍寬。
■ 具有諧波保護功能。
使用條件
■ 海拔高度不高于2500米
■ 環境溫度20°C至+50°C
■ 空氣濕度在40°C時不超過50%,20°C時不超過90%
■ 周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在
■ 安裝地點無劇烈震動
